Tascam DA-3000SD

Csúcstechnológiás mastering a Tascammal

A legjobb dolog, ami értékes felvételeiddel történhet.

A Tascam DA-3000SD egy csúcskategóriás, referencia-szintű master felvevőt és AD-konvertert ötvöz, lehetővé téve a zeneileg hű, magas mintavételi frekvenciájú rögzítést. Kizárólag a legkiválóbb minőségű alkatrészek felhasználásával a DA-3000SD továbbra is iparági mércét állít fel a professzionális master felvétel és az AD/DA konverzió terén.

Professzionális sztereó master felvevő kiváló minőségű AD/DA konverterekkel

A nagy elismerésnek örvendő elődök nyomdokain haladva a DA-3000SD egyetlen, rackbe szerelhető egységben egyesíti a nélkülözhetetlen master felvevőt és a professzionális monitorozó eszközt.

A DAW-on belüli belső lekeverés (bouncing) önmagában nem képes visszaadni azt a minőséget, amelyet a DA-3000SD master felvevőként nyújt. DAW-alapú produkciós környezetben AD/DA konverterként használva páratlan, zajmentes monitorozást biztosít, miközben fokozza a hang tisztaságát és mélységét.

Kiváló hangminőség PCM vagy DSD rögzítéssel

A DA-3000SD PCM formátumban akár 192 kHz-es, DSD formátumban pedig 2,8 MHz-es és 5,6 MHz-es – vagyis a kereskedelmi forgalomban elérhető legmagasabb minőségű – hangrögzítést tesz lehetővé. A felhasználók a projekt igényei szerint választhatják ki a zene jellegéhez leginkább illeszkedő rögzítési módot és elmenthetik a beállításokat.

Több készülék is szinkronizálható a mintaszintű pontosságú rögzítés és lejátszás érdekében, lehetővé téve ezzel egy többcsatornás DSD-rögzítési környezet kialakítását. Az SD-kártyára történő közvetlen rögzítés egyszerűvé és kényelmessé teszi a munkamenetek szállítását és tárolását.

Kiváló minőségű audioáramkörök alkalmazása az AD/DA-átalakításhoz

A kiemelkedő hangzásvilág elérése érdekében a tápellátó egység külön tekercseléssel ellátott EI-magos transzformátort használ a digitális és analóg áramkörök számára, a kimeneti audioáramkör pedig kettős monó (dual-mono) felépítéssel, két kiváló minőségű áramkörrel rendelkezik.

Emellett az audioáramkör minden fokozata szimmetrikus kialakítású, így csökkentve a zajt mind a bemeneti, mind a kimeneti jelutakon. A TCXO (hőmérséklet-kompenzált kvarcoszcillátor) alkalmazásával a DA-3000SD órajel-generátora ±1 ppm pontosságot biztosít a jittermentes digitális jelfeldolgozáshoz.

Széles körű be- és kimeneti csatlakozási lehetőségek

A DA-3000SD számos be- és kimeneti csatlakozóval rendelkezik, így különféle stúdióeszközökhöz – például audio-interfészekhez, mikrofon-előerősítőkhöz, dinamikaprocesszorokhoz és egyebekhez – csatlakoztatható.

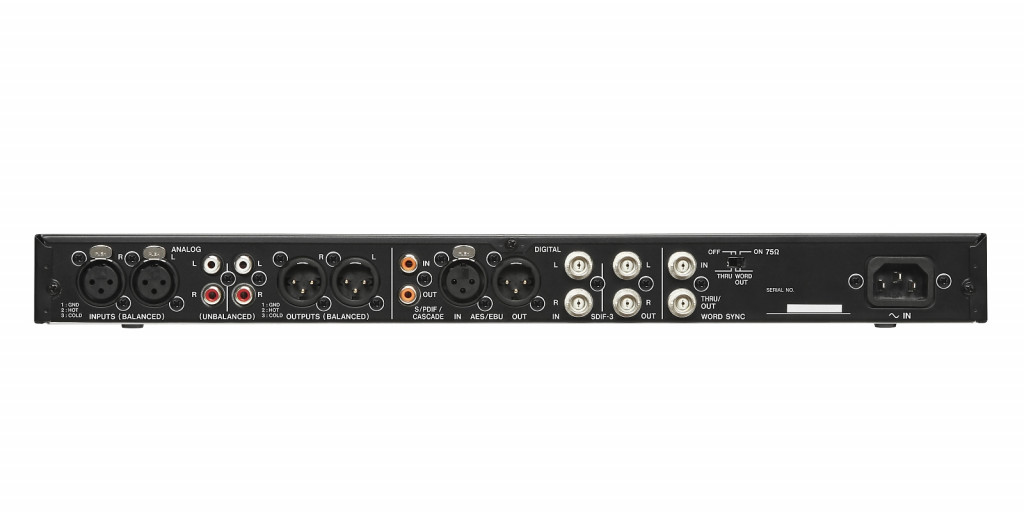

Az analóg be- és kimenetek XLR- és RCA-csatlakozókon keresztül érhetők el, a PCM digitális csatlakozást pedig S/PDIF, koaxiális RCA és AES/EBU csatlakozók biztosítják. A DSD digitális csatlakozás BNC SDIF-3 csatlakozókon keresztül valósítható meg.

Hordozható, nagy felbontású D/A-konverterként való használat

A rendkívül jól hordozható DA-3000SD elfér egyetlen 1U magas rack-helyen, így könnyedén szállítható egyik stúdióból a másikba, lehetővé téve a részletgazdag és megbízható monitorozást bármilyen környezetben. Wordclock-támogatásának köszönhetően nagy pontosságú órajel-generátorként is használható, illetve külső órajel-forráshoz szinkronizálható a zeneileg helyes, tiszta és fázishelyes hangzás érdekében.

Használat A/D konverterként/felvevőként masteringhez

Ha a DAW-ból érkező sztereó mixet a DA-3000SD-vel rögzíti, a hangforrást a DAW-on belüli exportálásnál (bounce) elérhetőnél nagyobb felbontásban rögzítheti. Amennyiben a mastering folyamat során vintage vagy egyéb külső (outboard) eszközöket használ, a DA-3000SD-t az ilyen hardverek után elhelyezve rögzítheti a hangzás karakterét, annak teljes, nagy felbontású szépségében.

DSD-alapú többsávos felvevőként való használat

Több készülék összekapcsolásával (kaszkádolásával) mind a felvétel, mind a lejátszás szinkronizálható, így DSD-alapú többsávos felvételi környezet hozható létre. Nyolc darab DA-3000SD összekapcsolásával akár 16 sáv egyidejű rögzítése is lehetővé válik.

Főbb jellemzők:

 - PCM-rögzítés akár 192 kHz-en, DSD-rögzítés akár 5,6 MHz-en

 - Önálló, fázishű AD/DA konverterként is használható (közvetlen/direct mód)

 - Széles körű be- és kimeneti választék:

Analóg: XLR és RCA

PCM: SPDIF és AES/EBU

DSD: SDIF-3 és DSD-raw

 - Nagy pontosságú TCXO (1 ppm alatti eltérés) a mintapontos órajel-szinkronizáláshoz

 - Zajmentes kialakítás: nincsenek ventilátorok vagy egyéb mechanikai zajforrások

 - Két prémium kategóriás, galvanikusan leválasztott BurrBrown PCM1795 konverter a csatornák közötti minimális interferencia érdekében

 - Külön transzformátortekercsek a digitális és analóg áramkörök számára a rendkívül tiszta tápfeszültség biztosítása érdekében

 - Két egység összekapcsolható két monó fájl rögzítéséhez

 - Akár nyolc egység is összekapcsolható egy 16 sávos DSD-rögzítési környezet kialakításához

 - SD/SDHC/SDXC adathordozók használata 512 GB-os kapacitásig

 - USB-s adathordozó használata fájlok lejátszásához vagy másolásához

 - Automatikus fájlzárás funkció a már rögzített adatok elvesztésének megakadályozására

 - Jelölések (markerek) elhelyezésének lehetősége

 - Az előlap zárolható a véletlen vagy illetéktelen kezelés megakadályozása érdekében

 - Oszcillátor teszteléshez és szintkalibráláshoz

 - Állítható kimeneti jelszint

 - Távvezérlés és szövegbevitel számítógépes billentyűzettel vagy numerikus billentyűzettel USB-porton keresztül

 - Vezeték nélküli távvezérlés lehetősége az opcionális Tascam RC-10 egységgel

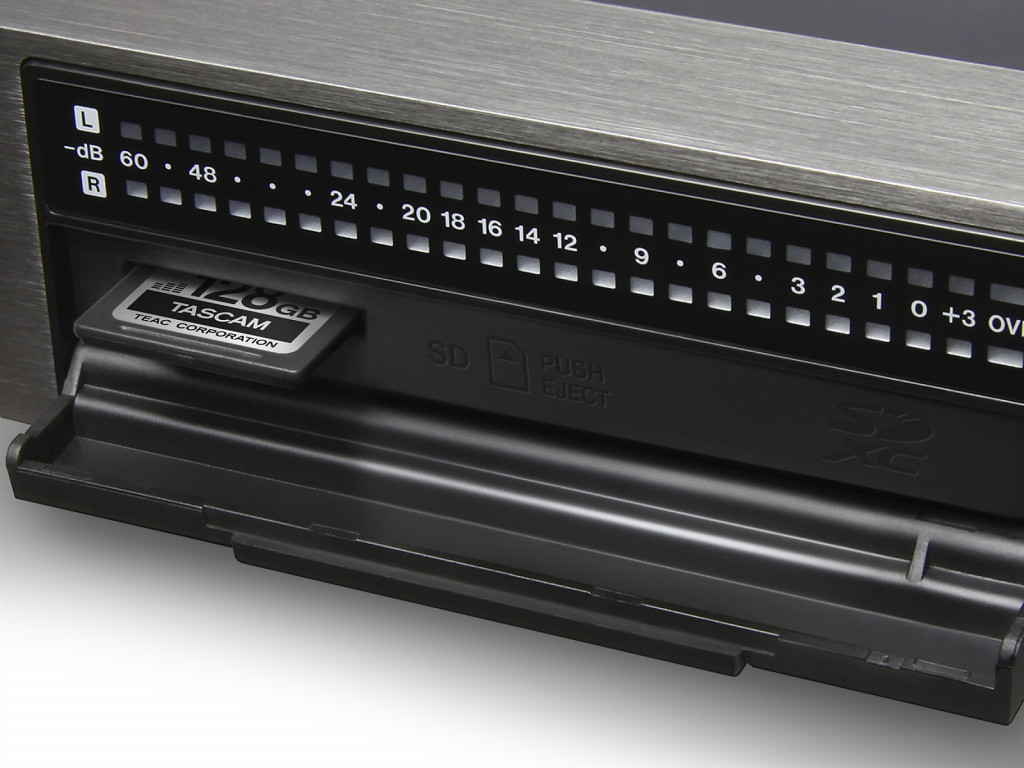

 - Könnyen leolvasható LED-es szintmérők (24 szegmens)

 - OLED kijelző (128 x 64 képpont) széles betekintési szöggel és kiváló láthatósággal

 - Kompakt, 1U méret

Műszaki adatok:

Rögzítési adathordozók

SD-kártyák (rögzítés/lejátszás)

512 MB – 2 GB (SD)

4–32 GB (SDHC)

64–512 GB (SDXC)

USB-s adattárolók (lejátszás)

Rögzítési és lejátszási formátumok

PCM mód

Fs (mintavételi frekvencia)

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz és 192 kHz

Felbontás

16 és 24 bit

Lejátszás

BWF (.wav kiterjesztés)

Rögzítés

BWF és WAV (mindkettő .wav kiterjesztésű)

DSD mód

Fs (mintavételi frekvencia)

2,8224 MHz és 5,6448 MHz

Lejátszás/Rögzítés

DSDIFF (.dff kiterjesztés)

DSF (.dsf kiterjesztés)

Csatornák száma

2 monó / ​​1 sztereó

Analóg audiobemenetek

Asszimmetrikus

Csatlakozó:

RCA

Névleges bemeneti szint

−10 dBV

Maximális bemeneti szint

+6 dBV

Bemeneti impedancia

22 kΩ vagy több

Minimális bemeneti szint

−22 dBV

Szimmetrikus

Csatlakozó

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Névleges bemeneti szint

+4 dBu (+6 dBu, ha a maximális bemeneti szint +15 dBu)

Maximális bemeneti szint

+24 dBu, +22 dBu, +20 dBu, +18 dBu vagy +15 dBu (menüből állítható)

Bemeneti impedancia

10 kΩ vagy nagyobb

Minimális bemeneti szint

−8 dBu (−6 dBu, ha a maximális bemeneti szint +15 dBu)

Analóg audiokimenetek

Asszimmetrikus

Csatlakozó

RCA

Névleges kimeneti szint

−10 dBV

Maximális kimeneti szint

+6 dBV

Kimeneti impedancia

200 Ω vagy vagy kevesebb

Szimmetrikus

Csatlakozó

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Névleges kimeneti szint

+4 dBu (+6 dBu, +15 dBu maximális bemeneti szint esetén)

Maximális kimeneti szint

+24 dBu, +22 dBu, +20 dBu, +18 dBu vagy +15 dBu (menüből állítható)

Kimeneti impedancia

100 Ω vagy kevesebb

Fejhallgató-kimenet

Csatlakozó

6,3 mm-es szabványos sztereó jack

Maximális kimeneti teljesítmény

45 mW + 45 mW (32 Ω terhelés, 0,1% torzítás)

Digitális bemenetek

S/PDIF / CASCADE (aszimmetrikus)

Csatlakozó

RCA

Formátum

IEC60958-3 (S/PDIF)

Támogatott mintavételi frekvenciák

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz vagy 192 kHz (SRC kikapcsolva)

32–216 kHz (SRC bekapcsolva)

Megengedett frekvenciaeltérés

±100 ppm (SRC kikapcsolva)

AES/EBU (szimmetrikus)

Csatlakozó

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Formátum

AES3-2003/IEC60958-4 (AES/EBU)

Támogatott mintavételi frekvenciák

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz vagy 192 kHz (SRC kikapcsolva)

32–216 kHz (SRC bekapcsolva)

Megengedett frekvenciaeltérés: ±100 ppm (SRC kikapcsolva)

SDIF-3 (aszimmetrikus)

Csatlakozó: BNC × 2 (L, R)

Formátum: SONY SDIF-3/DSD-raw

Órajel frekvencia: 44,1 kHz (2,8 MHz vagy 5,6 MHz esetén)

Digitális kimenetek: S/PDIF / CASCADE (aszimmetrikus)

Csatlakozó

RCA

Formátum

IEC60958-3 (S/PDIF)

AES/EBU (szimmetrikus)

Csatlakozó

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Formátum

AES3-2003/IEC60958-4 (AES/EBU)

SDIF-3 (aszimmetrikus)

Csatlakozó

BNC × 2 (L, R)

Formátum

SONY SDIF-3/DSD-raw

Órajel-frekvencia

44,1 kHz (2,8 MHz vagy 5,6 MHz esetén)

Egyéb csatlakozók

WORD SYNC IN

Csatlakozó

BNC

Bemeneti jelszint

TTL szint (5 V)

Bemeneti impedancia

75 Ω ±10 % (kapcsolható lezárással)

Támogatott mintavételi frekvenciák

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz vagy 192 kHz

Megengedett frekvenciaeltérés

±100 ppm

WORD SYNC THRU/OUT

Csatlakozó

BNC

Kimeneti jelszint

TTL szint (5 V)

Kimeneti impedancia

75 Ω ±10%

Támogatott kimeneti mintavételi frekvenciák

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz vagy 192 kHz (kapcsolható THRU/OUT funkcióval)

Frekvenciastabilitás

±1 ppm vagy jobb (ta = 25 ºC)

USB (PLAY/COPY)

Csatlakozó

USB A-típusú, 4-tűs

Protokoll

USB 2.0 HIGH SPEED (480 Mbps)

Tápellátás

DC 5 V, 0,5 A

USB (TÁVVEZÉRLÉS)

Csatlakozó

USB A-típusú, 4-tűs

Protokoll

USB 1.1 FULL SPEED (12 Mbps)

Tápellátás

DC 5 V, 0,2 A

Hangteljesítmény

Felvétel

Torzítás, PCM 24-bit és DSD mód (THD+N, 24 kHz)

0,003% vagy kevesebb (−16 dB, szimmetrikus, JEITA)

0,005% vagy kevesebb (aszimmetrikus, JEITA)

Jel-zaj viszony, PCM 24-bit

113 dB vagy magasabb (−20 dB, szimmetrikus, JEITA)

111 dB vagy magasabb (aszimmetrikus, JEITA)

Jel-zaj viszony, DSD mód

106 dB vagy magasabb (−20 dB, szimmetrikus, AES-17 20 kHz LPF)

104 dB vagy magasabb (aszimmetrikus, AES-17 20 kHz LPF)

Frekvenciaátvitel, PCM 24-bit

Fs = 44,1 kHz vagy 48 kHz:

20 Hz – 20 kHz (+0,1 dB, −0,5 dB (JEITA))

Fs = 88,2 kHz vagy 96 kHz:

20 Hz – 40 kHz (+0,1 dB, −1 dB (JEITA))

Fs = 176,4 kHz vagy 192 kHz:

20 Hz – 80 kHz (+0,1 dB, −6 dB (JEITA))

Frekvenciaátvitel, DSD mód

20 Hz – 50 kHz (+0,1 dB, −3 dB (JEITA))

20 Hz – 100 kHz (+0,1 dB, −12 dB (JEITA))

Áthallás, PCM 24-bit és DSD mód (1 kHz)

105 dB vagy magasabb (JEITA)

Lejátszás

Torzítás, PCM 24 bites és DSD mód (THD+N, 1 kHz)

0,003% vagy kevesebb (szimmetrikus, JEITA)

0,001% vagy kevesebb (aszimmetrikus, JEITA)

Jel-zaj viszony, PCM 24 bit

118 dB vagy magasabb (−20 dB, szimmetrikus, JEITA)

116 dB vagy magasabb (aszimmetrikus, JEITA)

Jel-zaj viszony, DSD mód

116 dB vagy magasabb (−20 dB, szimmetrikus, AES-17 20 kHz LPF)

114 dB vagy magasabb (aszimmetrikus, AES-17 20 kHz LPF)

Frekvenciaátvitel, PCM 24 bit

Fs = 44,1 kHz vagy 48 kHz:

20 Hz – 20 kHz (+0,1 dB (JEITA))

Fs = 88,2 kHz vagy 96 kHz:

20 Hz – 40 kHz (+0,1 dB, −0,3 dB (JEITA))

Fs = 176,4 kHz vagy 192 kHz:

20 Hz – 80 kHz (+0,1 dB, −3 dB (JEITA))

Frekvenciaátvitel, DSD mód

20 Hz – 50 kHz (+0,1 dB, −3 dB (JEITA))

20 Hz – 100 kHz (+0,1 dB, −12 dB (JEITA))

Tápellátás és egyéb műszaki adatok

Hálózati tápellátás-igény

AC 120 V, 60 Hz (USA/Kanada)

AC 220–240 V, 50–60 Hz (Egyesült Királyság/Európa/Ausztrália)

Energiafogyasztás
